※定格電圧によって使用可能な電流範囲、定格遮断電流等の特性が変わります。
　電気的特性表を必ずご確認ください。

【特性】
●定格電圧：AC250V、AC125V、DC150V、DC86V、DC72V
●定格電流：63mA〜18A
●定格遮断電流：AC250V　50A
　　　　　　　　AC125V　50A　
　　　　　　　　AC125V（PSE認証品）63mA〜6.3A　10 IN または50のいずれか大きい電流値
　　　　　　　　DC150V　350A
　　　　　　　　DC86V　 10,000A
　　　　　　　　DC72V　 100A
●温度上昇：AC250V　1.0 IN 75K以下
　　　　　　AC125V　5A〜10A　1.0 IN 75K以下
　　　　　　　　　　 12A〜15A　1.0 IN 100K以下
　　　　　　AC125V（PSE認証品）63mA〜6.3A　耐久試験において、1.25 INの通電試験の
　　　　　　　　　　 最後の5分間に測定した時に70K以下
　　　　　　DC150V　63mA〜10A　1.0 IN 75K以下
　　　　　　　　　　 12A〜15A　　1.0 IN 100K以下
　　　　　　DC86V　 1.0 IN 75K以下
　　　　　　DC72V　 1.0 IN 75K以下
●通電容量/耐久試験：AC250V　1.0 IN 温度上昇が平衡状態になるまで
　　　　　　　　　　 AC125V　5A〜15A　1.0 IN 温度上昇が平衡状態になるまで
　　　　　　　　　　 AC125V（PSE認証品）63mA〜6.3A　1.05 IN を通電し1時間ON、15分OFFを
　　　　　　　　　　 　　　　100回繰り返した後、1.25 IN を1時間以上通電できること
　　　　　　　　　　 DC150V　1.0 IN 温度上昇が平衡状態になるまで
　　　　　　　　　　 DC86V　 1.0 IN 温度上昇が平衡状態になるまで　　　　　　　　　　
　　　　　　　　　　 DC72V　 1.0 IN 温度上昇が平衡状態になるまで
●過負荷溶断：AC250V　2.0 IN 60秒以内
　　　　　　　AC125V　5A〜15A　2.0 IN 60秒以内
　　　　　　　AC125V（PSE認証品）63mA〜6.3A　2.0 IN 2分以内 10 IN 0.001-0.01秒
　　　　　　　DC150V　2.0 IN 60秒以内
　　　　　　　DC86V　 2.0 IN 60秒以内　　　　　　　　　　
　　　　　　　DC72V　 2.0 IN 60秒以内

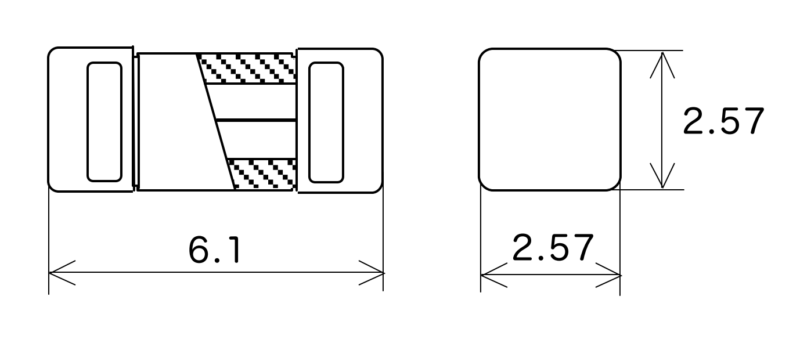

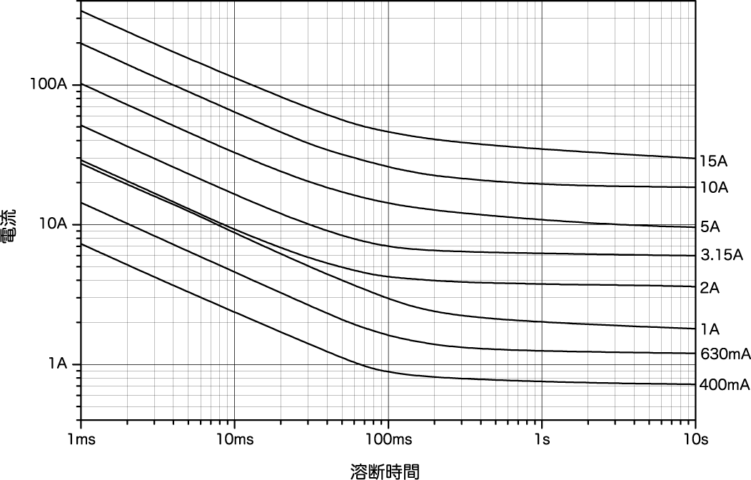

●溶断特性：速断

【認証】
●63mA-18A　UL248-1、UL248-14 Recognized
●63mA-10A　CSA C22.2 No.248.1、CSA C22.2 No.248.14 Certified
●10A超-15A　CSA C22.2 No.248.1、CSA C22.2 No.248.14 Component Acceptance
●1A-6.3A　　 電気用品安全法に基づくPSEマーク適合

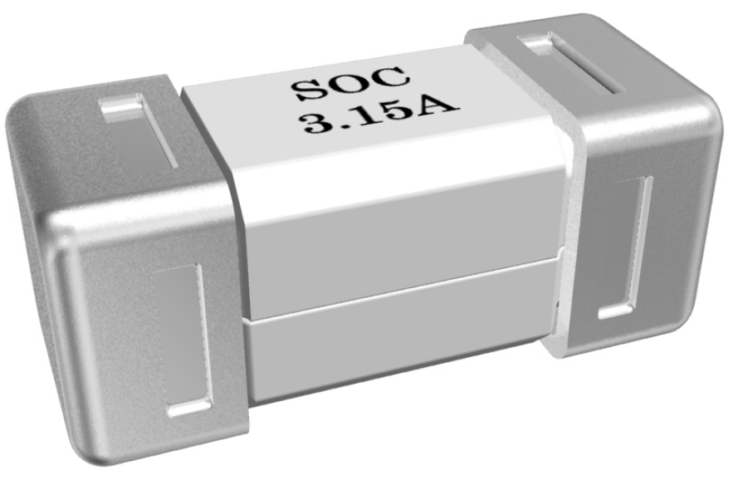

【特徴】
●高耐熱性、高強度のセラミック容器による高遮断性能
●内部構造のデザインにより外的温度の影響を抑制、薄膜タイプに比べ低抵抗
●小型表面実装形で高定格18Aまでラインナップ
●中空容器により放熱の影響を抑え優れた速断性
●エレメントと端子の溶接により基板実装時の熱的影響を抑制
●RoHS2対応・鉛フリー
●半田レス

【その他特記事項】
●標準納期は数量、時期によって変動することがございます。
●受注単位数のご要望がある場合、別途ご相談ください。

【アプリケーション】
eコールシステム、サーバー、バッテリーパック、ポータブル機器、モーターコントローラ、産業用プログラマブルコントローラ、脱臭機、DC二次回路、カーナビゲーション、バッテリーチャージャー、バッテリーマネジメントシステム、モータードライバー、医療用機器、自動車用電子機器、蓄電システム、渦流量計

【製品情報ページ】
https://www.socfuse.com/ja/products/detail/25cf

耐ラッシュタイプはこちら↓
https://www.socfuse.com/ja/products/detail/25ct

【用途例】
●自動車
電気自動車、PHEV/HEV、燃料電池車、EVバス・トラック、EVバイク、電子機器、急速充電器、自動運転
セキュリティ - ガス検知器、火災報知器、監視カメラ、ホームセキュリティ

●産業
FA、ロボット、プログラマブルコントローラー、非接触給電、複合機、半導体製造装置、放送機器、計測器、POS、UPS、建設機械、自動販売機、感震計、アミューズメント、ドローン、電動工具

●照明
LED照明、蛍光表示管、調光機、イルミネーション

●医療
医療用検査装置、医療用ロボット、医療用プリンタ

●民生
エアコン、ゲーム機、冷蔵庫、換気扇、インターホン、TV、パソコン、家庭用蓄電装置

●情報通信
トランシーバー、データセンター、基地局用設備、PBX
